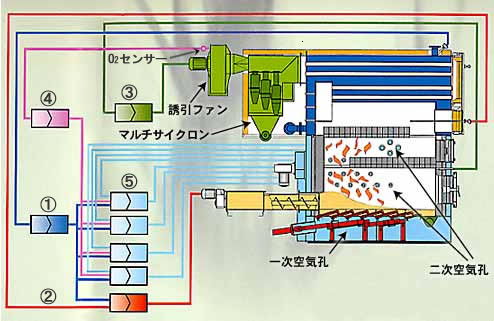

概念図３

　スイスのシュミード社の制御機構

■　最適化燃料の条件

Schmid 社の生チップ用ボイラでは燃焼過程を最適に制御し、高効率を実現します。

■　５つの制御回路の特長

制御システム	センサー対象	内　容
�@　出力制御	缶水温度	継続的に適正出力を計算し、燃料と空気量のバランスを制御します。
�A　燃焼制御	炉内温度	燃焼を最大化し、適正な燃料の送り量を制御します。
�B　炉内負圧制御	炉内圧	インバータで排ガスファンの送風量を制御します。
�C　酸素濃度制御	煙道部のO2	排ガス中の酸素濃度を最適化し、燃料の含水率や性状の変化に対応します。
�D　空気量制御	空気圧	燃焼炉内の適切な位置（一次及び二次の計4ヶ所）に適正な空気量を制御して送ります。

■　燃焼システムの仕組み
