バイオマスによる熱供給発電システム
　　5/5　ORCによる650kWe発電システム

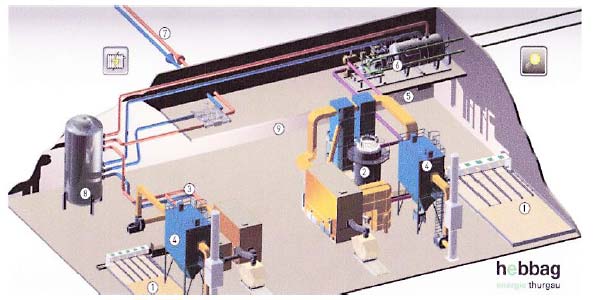

4. 発電650kW のケース　ORC（オーガニックランキンサイクル）による。

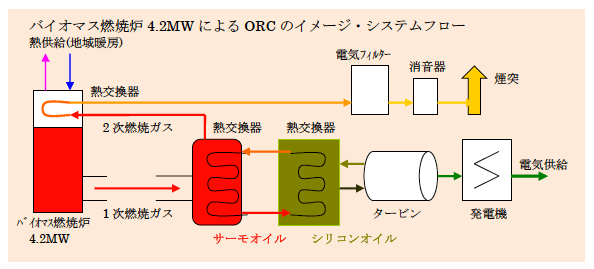

燃焼炉からの高温の燃焼ガスにより、熱交換器でサーモオイルを加熱する。
サーモオイル：300℃程度まで液体状態で、燃焼ガスからの熱の熱搬送を行う。
シリコンオイル：気化温度が比較的低いので、熱交換後、気化・膨張してタービンを回す。
熱交換後の燃焼ガス及びタービン駆動後の熱は、温水を発生させ、熱供給を行う。
